單頭加熱管的概述

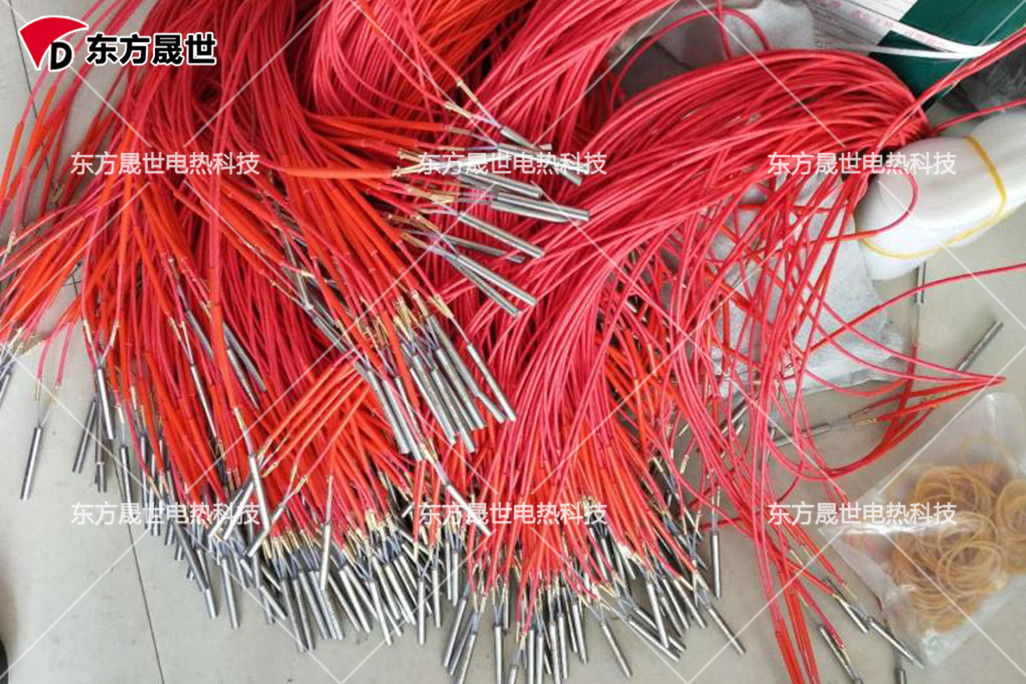

不銹鋼單頭加熱管又稱(單頭)或(彈筒)電熱管(Cartridge Heaters),在中國電熱行業,有一很久稱謂的型號:M3。在90年代后期由于電熱管在中國廣泛應用,電熱管的形狀也現很多,在中國南方就將這種一頭出線的模具用的電熱管稱為單頭加熱管,很形像的。 在國外稱為彈筒式加熱器,也是一種形像的叫法,因為彈筒殼是圓柱形,一頭也是堵死,與中國叫為單頭加熱管是巧奪同工之說。
不銹鋼單頭加熱管是金屬中放入電阻絲,并在空隙部分緊密填充有良好耐熱性,導熱性的結晶氧化鎂粉,再經其它工藝處理而成.它具有結構簡單,機械強度高,熱效率高,安全可靠,安裝簡便,使用壽命長等特點.廣泛適用于各種硝石槽,水槽,油槽,酸減槽,易熔金屬熔化爐,空氣加熱爐,干燥箱,熱壓模等裝置。
單頭加熱管的優點
1、功率高,可以做到(表面積20瓦特/平方厘米),國外甚至可以做到(表面積60瓦特/平方厘米)。
2、直徑小,可以做到3-25MM。
3、長度不受限制,可以做到20-2000MM。
單頭加熱管技術參數
1、電熱管管徑:Φ5.5~Φ30
2、電熱管管材:SUS201、SUS304、SUS321、SUS316L、SUS310S、不銹鋼防水垢涂層處理、鈦管
3、輸入電源及功率:按需訂制
4、電熱管長度:按需訂制
5、其他:工作環境、接線柱或引線長度(常規:200mm)、是否需要安裝螺紋(螺紋大?。┑?/span>
單頭加熱管的性能要求
1. 絕緣耐壓強度
元件應在規定的試驗條件和試驗電壓下保持1min,而無閃絡和擊穿現象
2.經受通斷電的能力
元件應能在規定的試驗條件下經歷2000次通斷電試驗,而不發生損壞
3. 過載能力
元件在規定的試驗條件和輸入功率下應承受30次循環過載試驗,而不發生損壞
4. 耐熱性
元件在規定的試驗條件和試驗電壓下應承受1000次循環耐熱性試驗,而不發生損壞
5.升溫時間 在試驗電壓下,元件從環境溫度升至試驗溫度時間應不大于15min
6. 額定功率偏差
在充分發熱的條件下,元件的額定功率的偏差應不超過下列規定的范圍;
對額定功率小于等于100W的元件為:±10%。
對額定功率大于100W的元件為+5%~-10%或10W,取兩者中的較大值。
7. 泄露電流
冷態泄露電流以及水壓和密封試驗后泄露電流應不超過0.5mA
工作溫度下的熱態泄露電流應不超過公式中的計算值,但不超過5mA
I=1/6(tT×0.00001)
I—熱態泄露電流mA
t—發熱長度mm
T—工作溫度℃
多個元件串聯到電源中時,應以這一組元件為整體進行泄露電流試驗。
8.絕緣電阻
出廠檢驗時冷態絕緣電阻應不小于50MΩ
密封試驗后,長期存放或者使用后的絕緣電阻應不小于1MΩ
工作溫度下的熱態絕緣電阻應不低于公式中的計算值,但最小應不小于1MΩ
R=[(10-0.015T)/t]×0.001
R—熱態絕緣電阻MΩ
t—發熱長度mm
T—工作溫度℃
不銹鋼單頭加熱管應用范圍
1、醫藥生產線。
2、實驗室熱處理試驗。
3、化工領域等。
4、模具加熱在現代工業應用中已為廣泛的客戶所接受。
5、在塑膠機械加熱系統。
